一、智能電表三相(xiang)三線與三相(xiang)四線的區別電表接線原則
不同的電表的接線方式是有所不同的，例如單相電表和三相電表的接線方式就有所不同；有但是無論對于什么電力儀表來說，都是只有兩種回路：電壓回路和電流回路。
智能電表 因此無論何種電力儀表它的接線原則都是基于這兩點：
1.電流線圈與負載串聯，或者接在電流互感器的二次側；
2.電壓線圈與負載并聯，或者接在電壓互感器的二次側。
智能電表三相三線與三相四線的區別_智能電表_預付費電表_天津三源申特電表

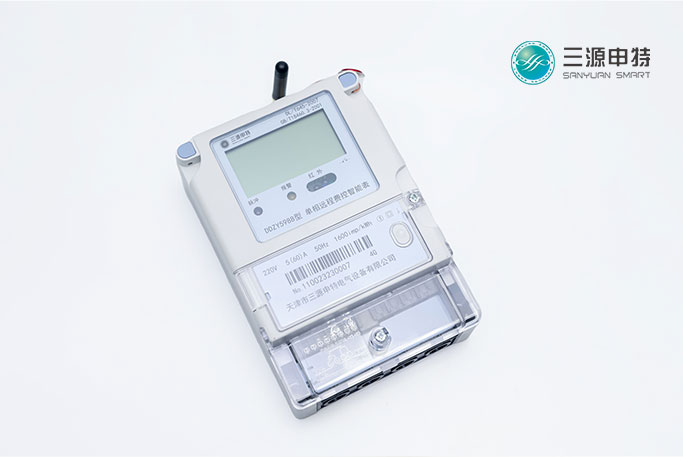

單相電表接線方式
智能電(dian)表(biao) 相比于三相電表，單相電表的接線較為簡單。在低電壓小電流線路中，電表可直接接在線路上，如圖（A）所示。
電表端蓋（即圖中標有1、2、3、4的那一排方框）都畫有接線圖，對于低電壓大電流中的線路中，電表電流線圈經電流互感器與負載相連，如圖（B）所示
單相電表接線實物圖
智(zhi)能電表 三相三線制和三相四線制的區別和含義
我們決定是否使用三相三線制還是用三相四線制的電表，是由用戶的進線和用電性質決定。 如果用戶是純三相制電器，如三相變壓器，三相電動機等，可以使用三相三線制線路，三相三線制只有三根線，沒有零線，就只能用三相三線制的表。
智(zhi)能電表 如果用戶有單相負荷又有三相負荷，那就是三相四線制或三相五線制（多零線接地線）線路，就要使用三相四線制的電表。 三相三線制線路沒有調整能力，要求三相負荷基本平衡。所以三相三線制電表和三相四線制電表，接線方式也有所不同。
三相三線制接線方式
三相三線有功電表的接線：三相三線有功電表（機械表）有兩個驅動部件組成，兩個鋁盤固定在一個轉軸上，對外共有8個接線端。
三相四線有功電表的接線
三相四線有功電表由三個驅動部件組成，稱三元件電表，和單相及三相三線電表外觀上大的不同是其共有11個這么多接線端，該接線方式常用在動力與照明混合的供電電路。接線圖如下：
智能電表 接線解析
三相四線有功電表直接接入，火線U、V、W分別接在1、4、7端，3、6、9端接負載，零線接10號端，11號端接負載另一端。
三相四線有功電表經電流互感器接入，火線U、V、W分別接電流互感器一次側首端L1，一次側末端L2端接負載，電度表1、4、7端分別接電流互感器二次側首端K1,3、6、9端分別接二次側末端K2，電表2、5、8端分別接電流互感器一次側L1端，其連片應拆下。為保證安全，電流互感器二次側末端K2應分別接地。右圖為接線圖的模擬演示，大家注意電流互感器與電表的接線。
智(zhi)能電(dian)表二、天津三源申(shen)特電表簡述天津三源申特電氣設備銷售有限公司堅持以研制開發為基石、以銷售為龍頭、以生產為軸心的經營理念，逐步形成了以科技為基礎、以市場為向導、以質量為根本、以制度為保證的管理體系。目前天津市三源申特電氣設備銷售有限公司的產品已經銷往各地，主要銷往天津、新疆、江蘇、吉林、河南、河北、山東、山西等地區，并出口到非洲。預付費電表(biao)我們的(de)主(zhu)營產(chan)品有(you)：智能電表、智能水表、三相智能電表、單相智能電表、導軌式智能電表、燃氣智能電表、智能熱量表 預付費電表
